小型圈带平衡机

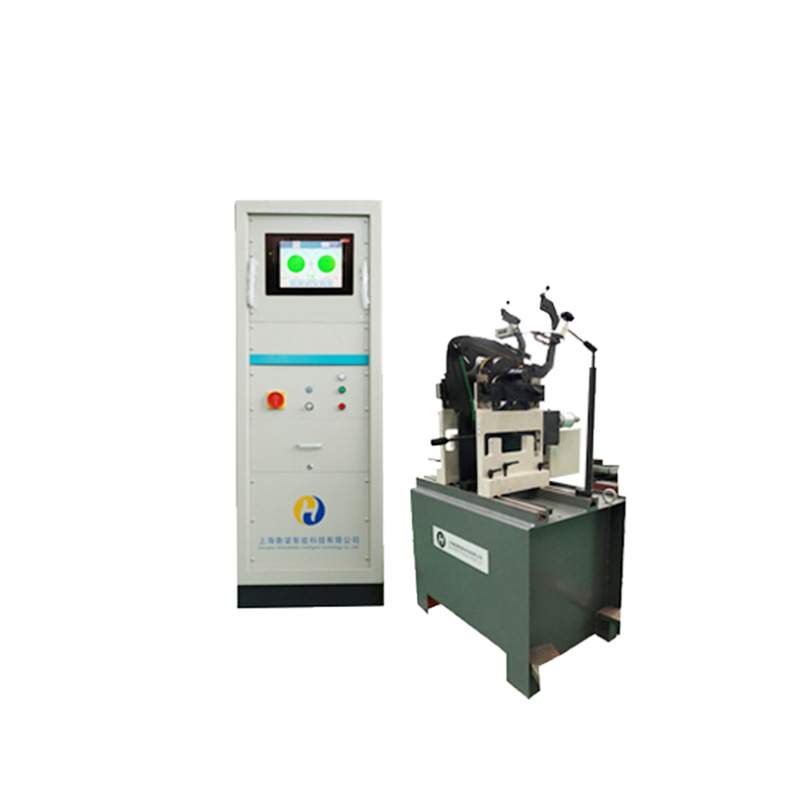

小型圈带平衡机

集智H2系小型圈带卧式平衡机是集精密机械及现代电气技术为一体的,具有自主知识产权的通用卧式平衡机之一
  • 售价价格面议
  • 品牌集智股份
  • 产地浙江杭州
  • 定制支持各种高难度定制化

产品详情

应用范围:

集智该款中型“高精度”小型圈带卧式平衡机平衡机H2系列被广泛应用于电机、风机、水泵、印刷、造纸、纺机、内燃机、电子、机床及航空航天等行业。
产品特点:

  • 精度高,高效率,操作简便,显示直观,稳定性好。
  • 整体式H型支承架,结构轻巧可靠,振动系统阻尼小、刚性好
  • 每一项配套件均采用品牌原材,如齿轮箱、滚动轴承、低压电器元件等;
  • 完善的综合配套能力,能提供灵活多样的选择,为您提供优化的产品配置;

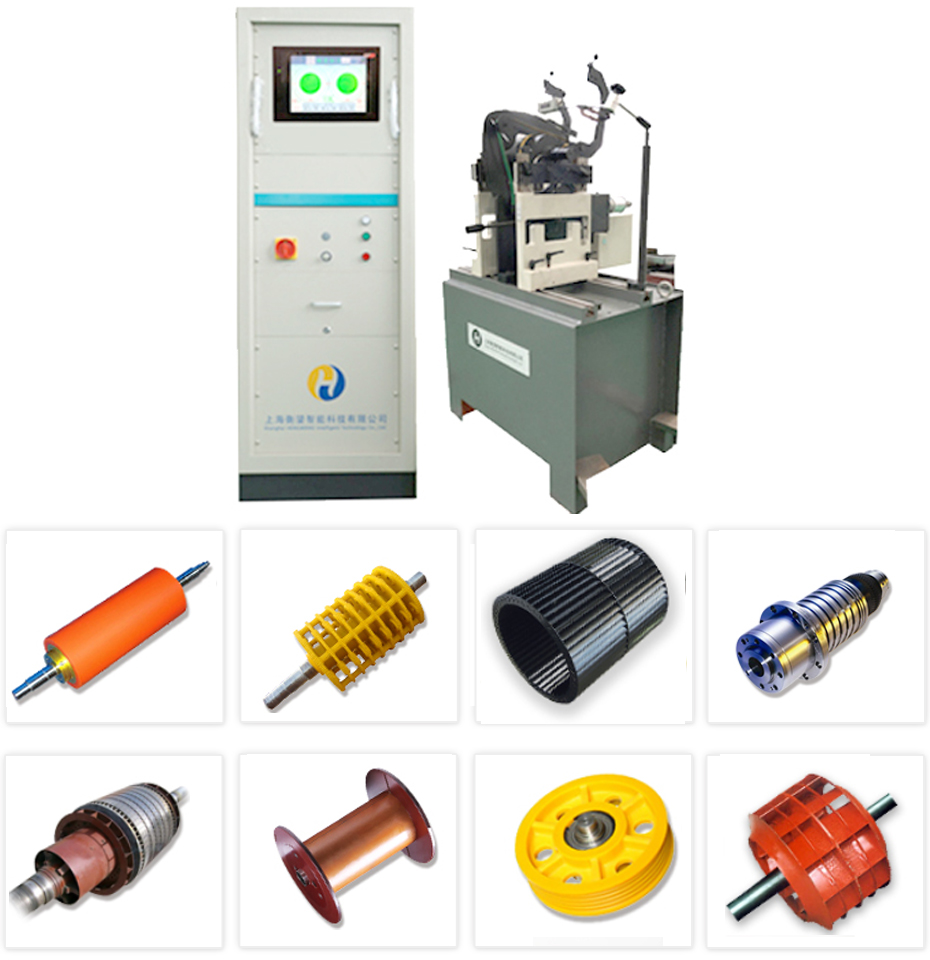

工件案例:

技术参数

机器型号H2BK
H20BK
工件最大质量40kg
100kg
工件最大直径Φ800mm
两支承间距离80~630mm
工件轴径范围标准型
Φ8~Φ50mm
Φ9~Φ70mm
拓展型(选配)
Φ100mm
Φ140mm
圈带传动处直径范围Φ20~Φ200mm
平衡转速(拖动工件处直径Φ100mm时)0~1540r/min
电动机功率0.75kW(AC)
电测箱最大指示灵敏度
(平衡转速>820r/min时)
CAB590
1.5g·mm
2.4g·mm
CAB690
0.5g·mm
0.8g·mm
床身长度标准床身
750 mm
选配床身
1500/3000 mm
限制值支承刚度Gn2(kg/min2)
27×106
拖动功率GD2n2(kgm2/min2)
3.94×106
最小可达剩余不平衡度emar0.5gmm/kg
0.1gmm/kg
不平衡量减少率90%
备注以实际机型配置为准
