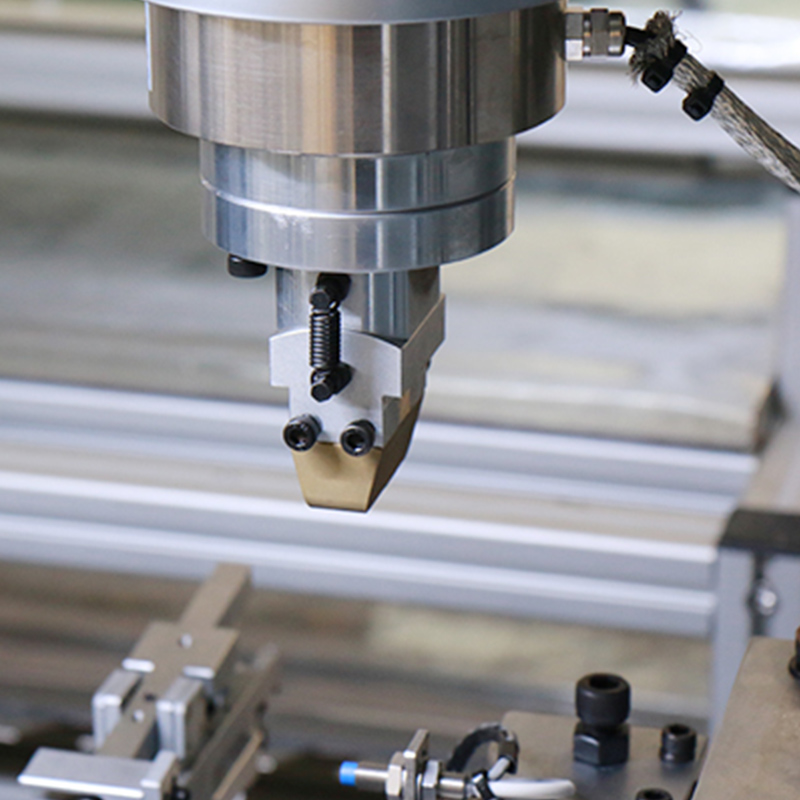

转子轴全自动校直机

该款全自动换型校直机采用闭环控制系统，系统是采用位移传感器与高精度力传感器实时监控工件施压过程中的状态变化，结合材料应力应变曲线特点来实时进行监控反馈测量校直变形量的当前主流校直系统。该系统具有一次校直率高，校直参数自动补偿调整等优势。同时具备自动换型功能，可一键实现机械位置及工件参数的切换。

售价价格面议
品牌集智股份
产地浙江杭州
定制支持各种高难度定制化

在线提交咨询

产品详情

产品参数

应用领域

产品视频

集智全自动换型校直机是用于自动矫正在加工、热处理过程中所产生的各种弯曲。适用范围广泛，小到各种汽车、高精度办公用品用轴，大到建筑机械用各类轴，都需要进行矫正。

1.该设备具有全自动换型功能，可一键实现机械位置及工件参数的切换;
2.设备测试、工装、夹具等均经过精密设计加工;
3.设备使用高精度测试传感器，实现稳定测量，准确定位:
4.设备采用全plc控制，摆脱被业内所诟病的工控机控制路线，保证设备控制系统的稳定性;
5.降低对设备使用环境的要求，能够适应从零下到酷热等各种环境;
6.具有多种功能，可以依据客户要求进行定制化处理，定制周期短
7.系统可保存多种产品型号并实现一键换型，工装换型只需3~10分钟;
8.带历史追溯功能，附16G内存卡存储加工信息，预留与上位机通讯接口:

设备参数	全自动换型矫直机
设备型号	ZJ-005DAM52J-A
适用长度范围	40mm~600mm
适用直径范围	4mm~25mm
测量点数	1~5点(可增加或减少)
修正点数	多点(根据具体要求选择)
最高测量精度	0.001mm
最大校直能力	0.01mm
测量转速	30~120rpm
单次节拍	5~6s;选配对应结构
驱动方式	皮带轮驱动
控制方法	PLC(基恩士KV-3000)/PLC(基恩士KV-NANO)
最大输出力	5吨(可根据需要校直的工件选择1吨、2吨、3吨、5吨、10吨)
上下料方式	人工、机械手、链式流水线、锯齿流水线、料仓流水线(可选择)
设备重量	1100kg
气源要求	压缩空气:0.5Mpa;相对湿度:≤60%;流量:>150L/min
电源电压	3P 380V+10% 50±1Hz 三相五线制
额定功率	9kw
设备尺寸(WDH)	2400×2400*2400
