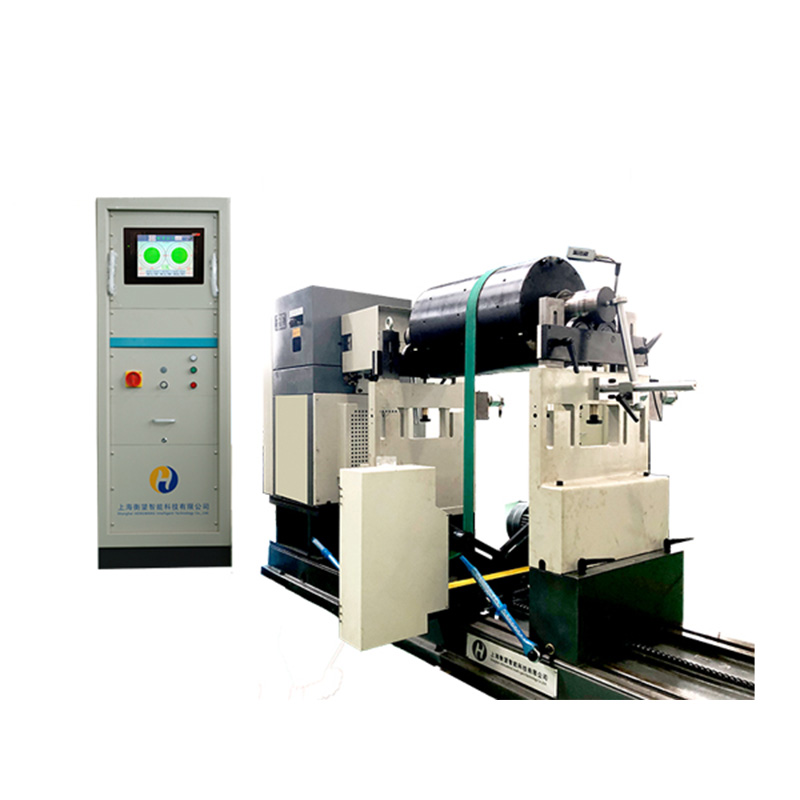

（3吨）卧式平衡机 H40W

集智H4系列平衡机是集精密机械及现代电气技术为一体的，具有自主知识产权的通用卧式平衡机之一。

产品详情

产品参数

产品视频

应用范围：

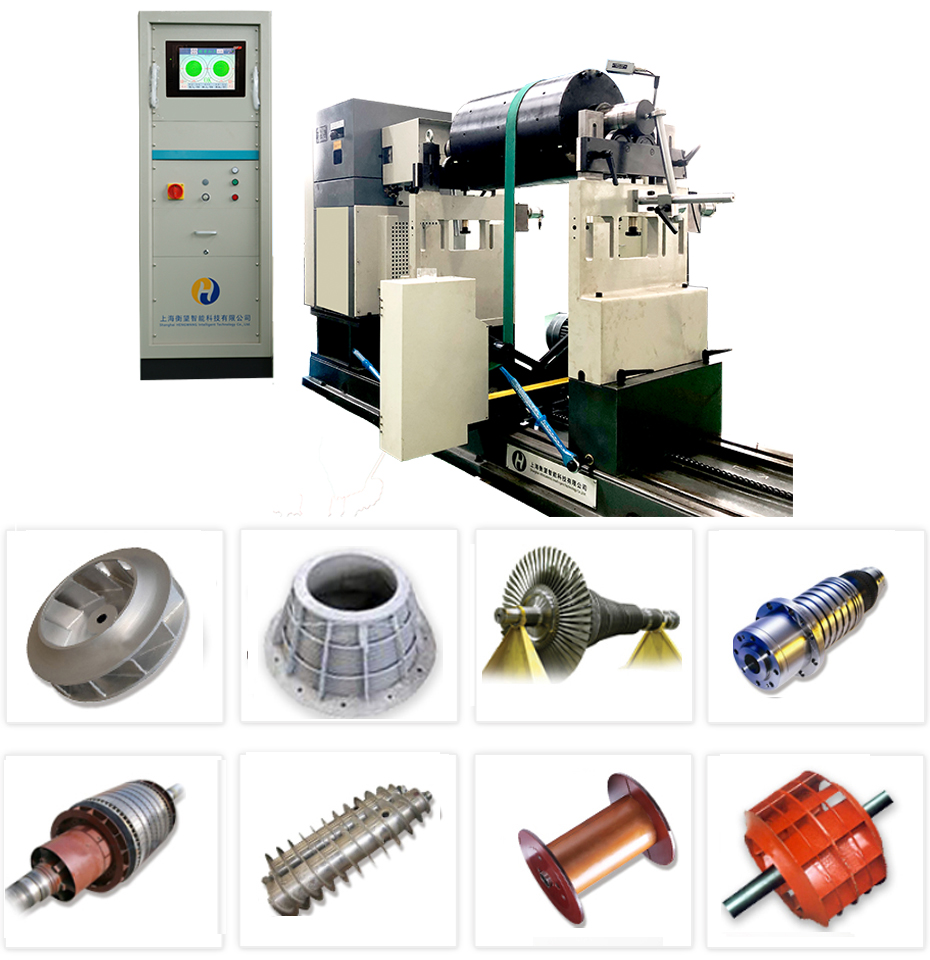

集智该款中型“高精度”平衡机H4系列被广泛应用于电机、风机、水泵、印刷、造纸、纺机、内燃机、电子、机床及航空航天等行业。

产品特点：

1、整体式H型支承架，结构轻巧可靠，振动系统阻尼小、刚性好；

2、每一项配套件均采用品牌原材，如齿轮箱、滚动轴承、低压电器元件等；

3、严格完整的质量体系，完善齐全的工艺、检测手段及各种金加工设备的配置，保证了产品的质量；

4、完善的综合配套能力，能提供灵活多样的选择，为您提供优化的产品配置；

机器型号	H4U H40U H40W
工件最大质量	1000kg 2000kg 3000kg
工件最大直径	Φ1600mm Φ2100mm
两支承间距离	70~2050mm 70-3050mm
工件轴径范围	标准型 Φ12~Φ100mm Φ15~Φ120mm Φ15~Φ120mm 拓展型（选配） Φ200mm Φ240mm Φ120~Φ240mm Φ200~Φ300mm
万向节扭矩	80/700 N.m 700N.m
平衡转速	0-1250 r/min
电动机功率	4/7.5kW（AC） 7.5kW
电测箱最大指示灵敏度（平衡转速>820r/min时）	CAB590 7.5g·mm 12g·mm CAB690 2.5g·mm 4g·mm
床身长度	标准床身 3000 mm 4000 mm 选配床身 4000 mm 20 00 / 3000 mm
限制值	支承刚度Gn2 260×106kg/min2 拖动功率GD2n2 13×106kgm2/min2 39×106kgm2/min2
最小可达剩余不平衡度emar	emar 0.5gmm/kg
不平衡量减少率	≥95%
备注	以实际机型配置为准
