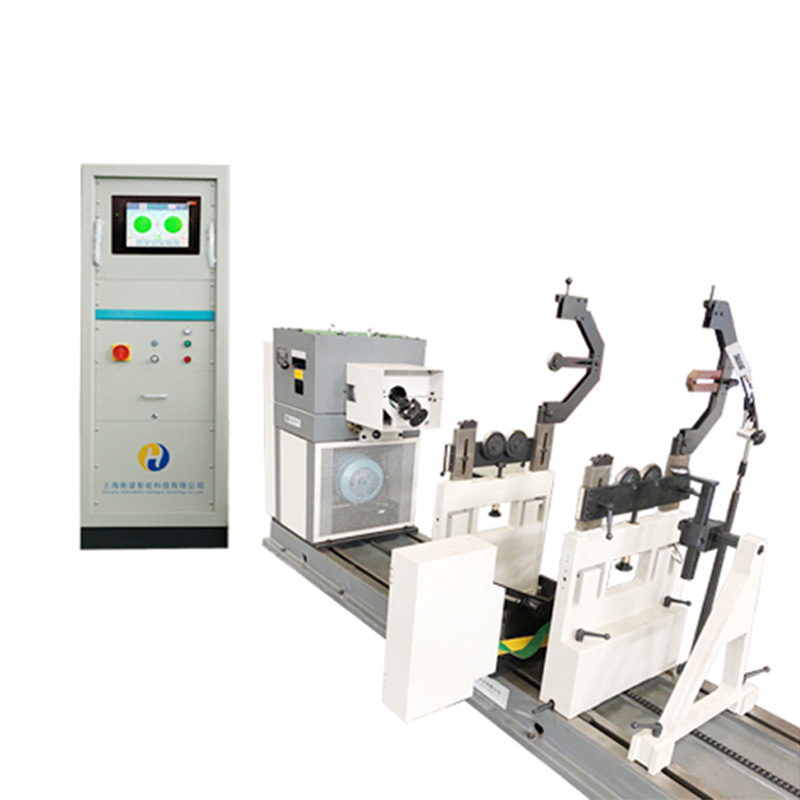

(2吨)双驱动平衡机H40UB

(2吨)双驱动平衡机H40UB

集智H40UB是圈带且万向节双驱动平衡机,是集精密机械及现代电气技术为一体的,具有自主知识产权的通用卧式平衡机之一
  • 售价价格面议
  • 品牌集智股份
  • 产地浙江杭州
  • 定制 支持各种高难度定制化

产品详情

应用范围:

集智该款中型“高精度”双驱动平衡机H4系列被广泛应用于电机、风机、水泵、印刷、造纸、纺机、内燃机、电子、机床及航空航天等行业。

产品特点:

  • 整体式H型支承架,结构轻巧可靠,振动系统阻尼小、刚性好。
  • 每一项配套件均采用品牌原材,如齿轮箱、滚动轴承、低压电器元件等;
  • 严格完整的质量体系,完善齐全的工艺、检测手段及各种金加工设备的配置,保证了产品的质量;
  • 完善的综合配套能力,能提供灵活多样的选择,为您提供优化的产品配置;

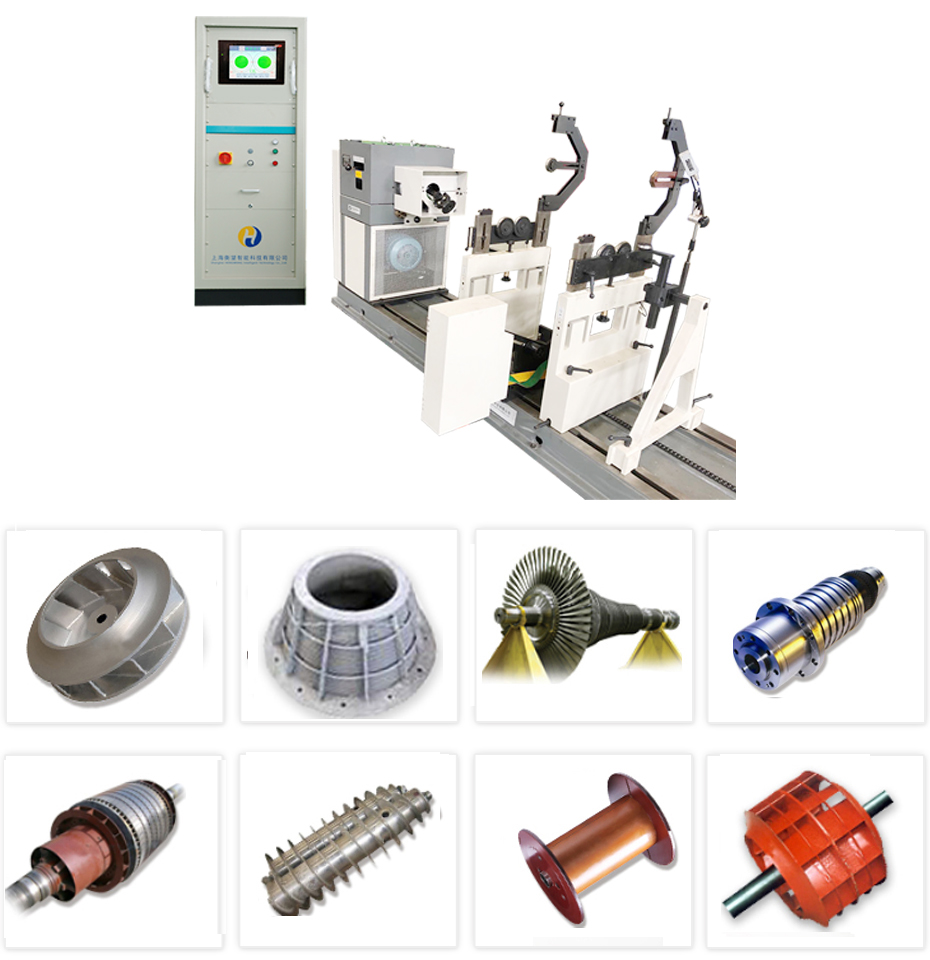

工件案例:

技术参数

机器型号H4BU
H40BU
工件最大质量1000 kg
2000kg
工件最大直径Φ1600mm
两支承间距离140~1760mm
工件轴径范围标准型
Φ12~Φ100mm
Φ15~Φ120mm
 拓展型(选配)
Φ200mm
Φ240mm
圈带传动处直径范围30-600mm
平衡转速(拖动工件处直径Φ100mm时)0-1820 r/min
电动机功率2.2kW(AC)
4kW(AC)
电测箱最大指示灵敏度
(平衡转速>820r/min时)
CAB590
7.5g·mm
12g·mm
 CAB690
2.5g·mm
4g·mm
床身长度标准床身
2000 mm
 选配床身
3000 / 4000 mm
限制值支承刚度Gn2(kg/min2)
260×106
 拖动功率GD2n2(kgm2/min2)
11.5×106
13×106
最小可达剩余不平衡度emar0.5gmm/kg
不平衡量减少率≥95%
备注以实际机型配置为准
