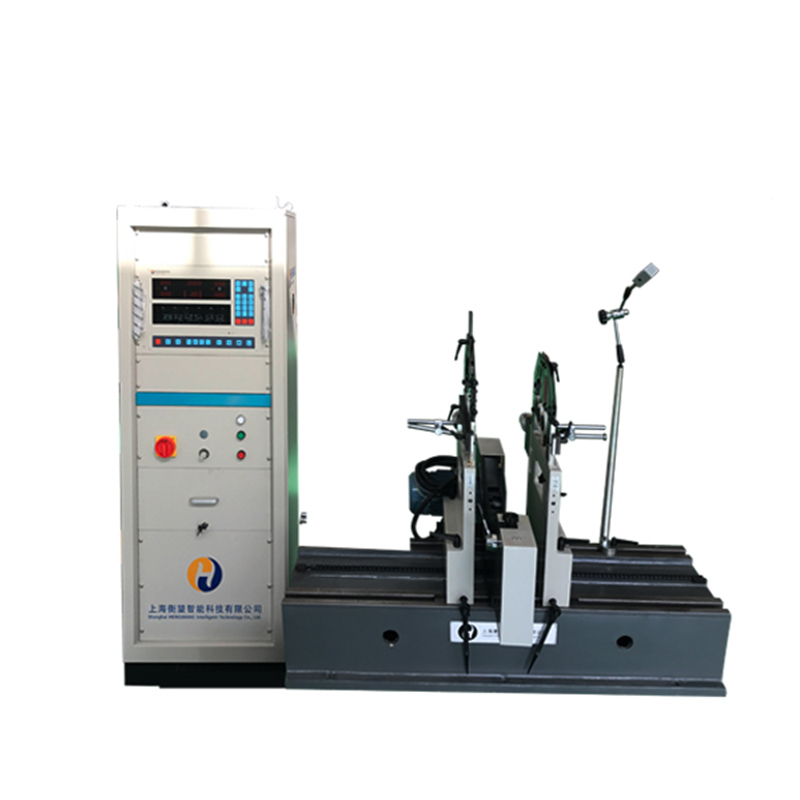

H3/30U 卧式平衡机

H3/30U 卧式平衡机

集智H3系列卧式硬支承平衡机是集精密机械及现代电气技术为一体的,具有自主知识产权的通用卧式平衡机之一。
  • 售价价格面议
  • 品牌集智股份
  • 产地浙江杭州
  • 定制 支持各种高难度定制化
产品详情
产品参数
产品视频

应用范围:

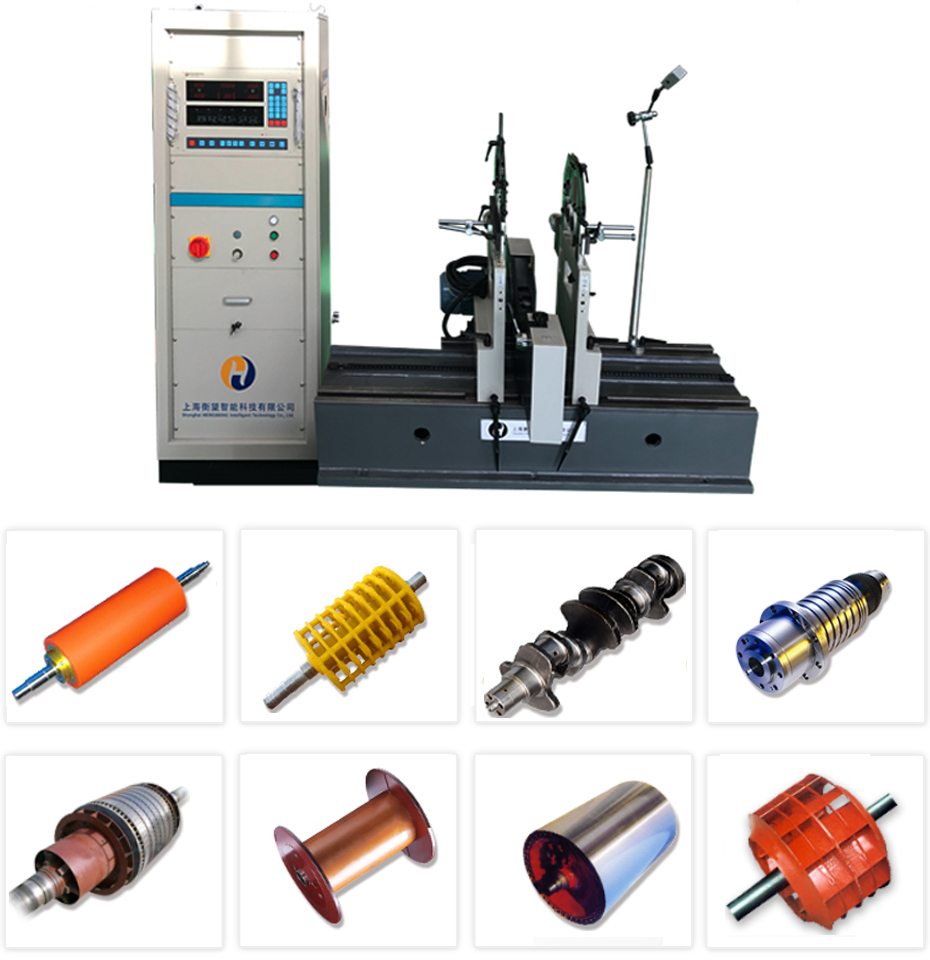

集智该款中型“高精度”卧式硬支承平衡机H4系列被广泛应用于电机、风机、水泵、印刷、造纸、纺机、内燃机、电子、机床及航空航天等行业。

产品特点:

1、整体式H型支承架,结构轻巧可靠,振动系统阻尼小、刚性好。

2、每一项配套件均采用品牌原材,如齿轮箱、滚动轴承、低压电器元件等;

3、严格完整的质量体系,完善齐全的工艺、检测手段及各种金加工设备的配置,保证了产品的质量;

4、完善的综合配套能力,能提供灵活多样的选择,为您提供优化的产品配置;

机器型号H3U
H30U
工件质量范围200kg
440kg
工件最大直径Φ1260mm
两支承间距离70~1650mm
工件轴径范围标准型
Φ9~Φ70mm
Φ10~Φ80mm
拓展型(选配)
Φ140mm
Φ160mm
万向节扭矩80/250 N.m
平衡转速0-1250 r/min
电动机功率3/4kW(AC)
电测箱最大指示灵敏度
(平衡转速>820r/min时)
CAB590
3g·mm
4.5g·mm
CAB690
1g·mm
1.5g·mm
床身长度标准床身
1500 mm
选配床身
2500 / 3000 mm
限制值支承刚度Gn2(kg/min 2)
170×106
拖动功率GD2n2 (kgm2/min2 )
11.5×106
最小可达剩余不平衡度emar0.5gmm/kg
不平衡量减少率95%
备注以实际机型配置为准
