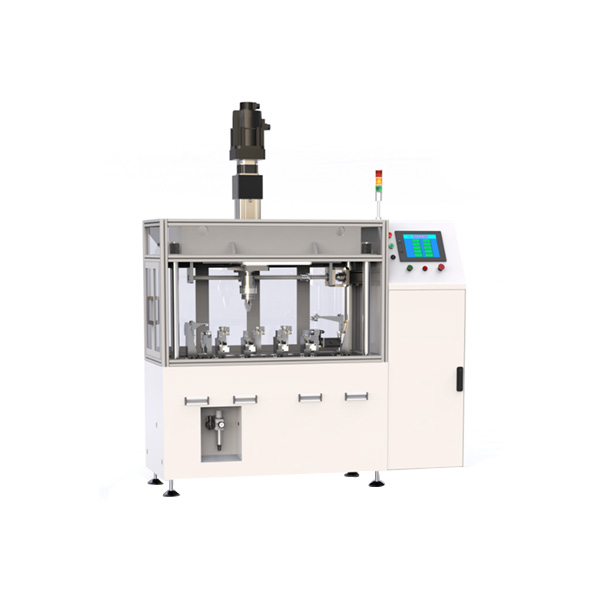

细小轴自动校直机
细小轴自动校直机
细小轴自动校直机
细小轴自动校直机

细小轴自动校直机

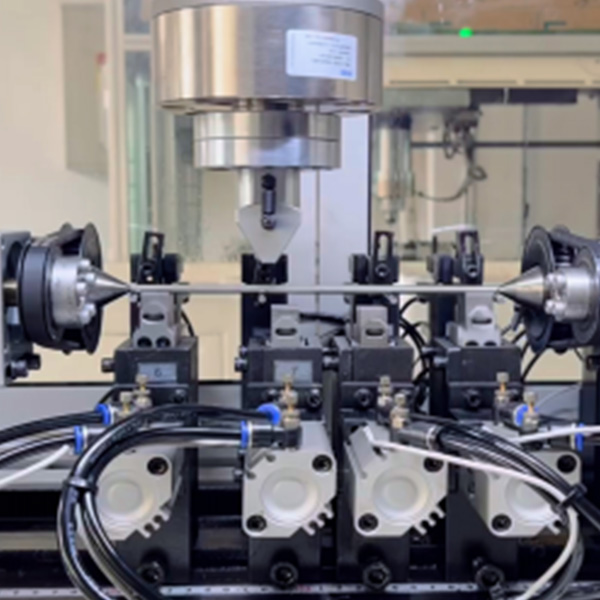

适用于直径小于10毫米小轴径向跳动测量与校直
  • 售价价格面议
  • 品牌集智股份
  • 产地浙江杭州
  • 设备型号ZJ-005DAM22W-A / ZJ-005DAM42J-A
产品详情
产品参数
适用转子

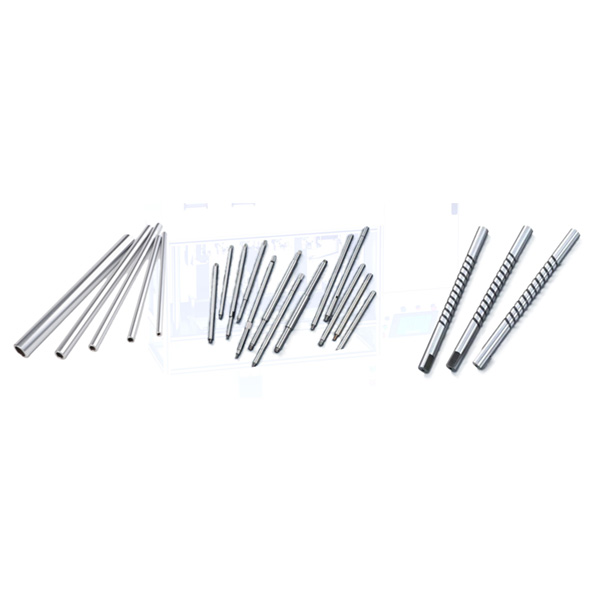

适用于滚珠丝杆、螺杆等产品的跳动测量与校直

1.采用予琚智能算法,针对细小轴类产品的自动检测和智能校正算法,实现快速校直;
2.在一次校正过程中敏锐捕捉到当前产品的实时变形量,实现绝大多数产品具有90%以上的校正率,
3.设备采用全plc控制,摆脱被业内所诟病的工控机控制路线,保证设备控制系统的稳定性;
4.采用高精度传感器及高精度算法实现最高0.001mm的测量精度,从而保证测量的准确性;
5.带历史追溯功能,附16G内存卡存储加工信息,预留与上位机通讯接口;
6.具有多种功能,可以依据客户要求进行定制化处理,定制周期短;

7.系统可保存多种产品型号并实现一键换型,工装换型只需10分钟;

8.可搭配全自动上下料,无需人工值守,自带设备报警提示功能,操作简单方便。

设备参数细小轴自动校直机细小轴自动校直机
设备型号ZJ-005DAM22W-AZJ-005DAM42J-A
适用长度范围80mm~300mm80mm~800mm(长度可定制)
适用直径范围4mm~15mm4mm~20mm
测量点数2点(可增加或减少)1~5点(可增加或减少)
修正点数1~2(根据具体要求选择)1~4(根据具体要求选择)
最高测量精度0.001mm0.001mm
最大校直能力0.01mm0.01mm
测量转速30~120rpm30~120rpm
单次节拍5~6s;选配对应结构5~6s;选配对应结构
驱动方式皮带轮驱动皮带轮驱动
控制方法PLC(基恩士KV-3000)/PLC(基恩士KV-NANO)PLC(基恩士KV-3000)/PLC(基恩士KV-NANO)
最大输出力5吨(可根据需要校直的工件选择1吨、2吨、3吨、5吨、10吨)5吨(可根据需要校直的工件选择1吨、2吨、3吨、5吨、10吨)
上下料方式人工、机械手、链式流水线、锯齿流水线、料仓流水线(可选择)人工、机械手、链式流水线、锯齿流水线、料仓流水线(可选择)
设备重量1100KG1100KG
气源要求压缩空气:0.5Mpa;相对湿度:<60%;流量:>150L/min压缩空气:0.5Mpa;相对湿度:<60%;流量:>150L/min
电源电压3P380V±10% 50±1Hz三相五线制3P380V±10% 50±1Hz三相五线制
额定功率5KW5KW
设备尺寸(WDH)1900*590*20001900*590*2000
