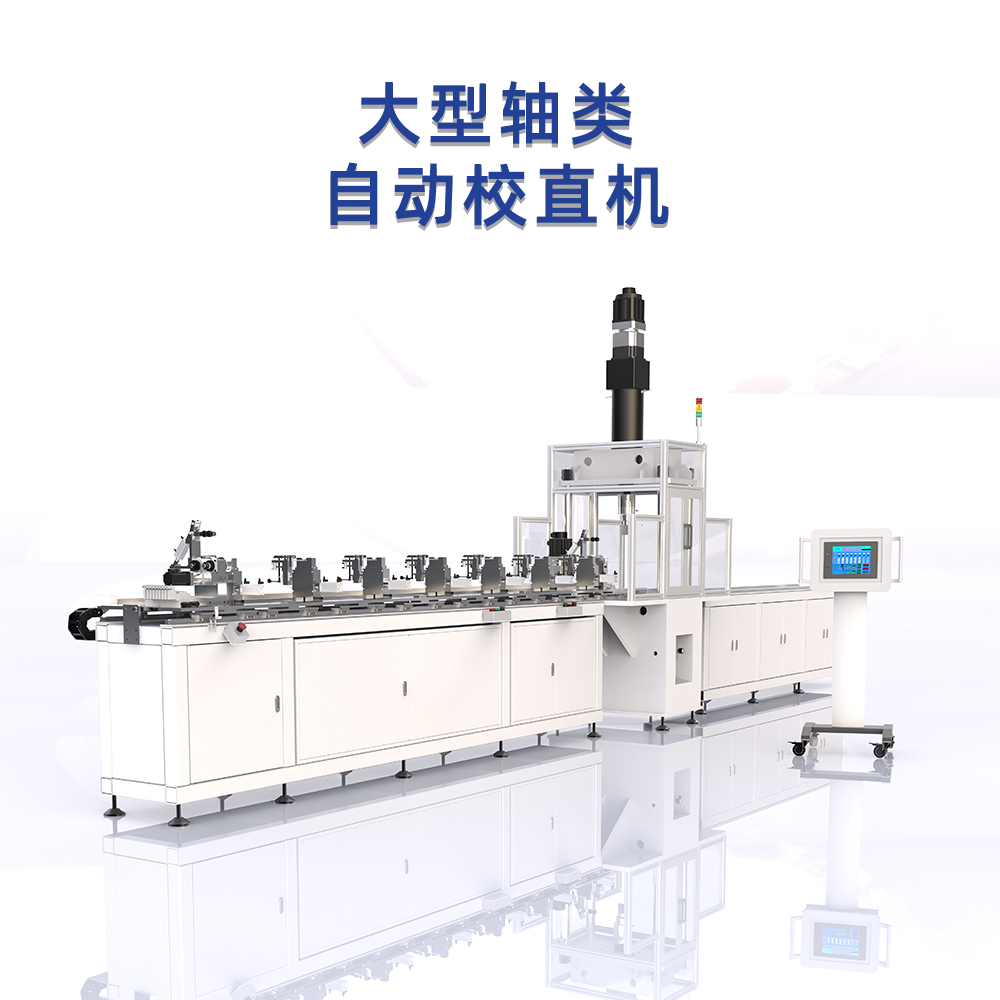

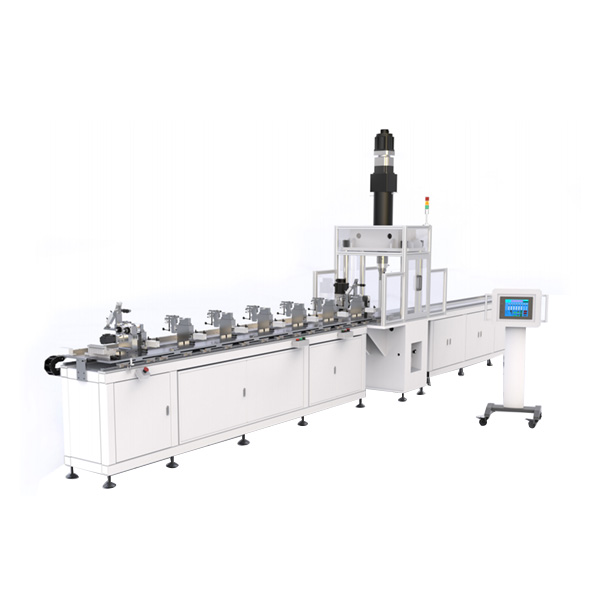

大型轴类自动矫直机
大型轴类自动矫直机
大型轴类自动矫直机
大型轴类自动矫直机

大型轴类自动矫直机

适用于钢管、螺杆、长轴等产品的径向跳动测量与校直
  • 售价价格面议
  • 品牌集智股份
  • 产地浙江杭州
  • 设备型号ZJ-020DCD72W-A / ZJ-020DCDD2W-A
产品详情
产品参数
适用转子

适用于钢管、螺杆、长轴等产品的径向跳动测量与校直;

1.集智自主研发针对长轴类产品的自动检测与智能校直算法,实现快速校直:
2.在一次校正过程中敏锐捕捉到当前产品的实时变形量,实现绝大多数产品具有90%以上的校正率:
3.设备采用全plc控制,摆脱被业内所诟病的工控机控制路线,保证设备控制系统的稳定性;
4.采用高精度传感器及高精度算法实现最高0.001mm的测量精度,从而保证测量的准确性;
5.带历史追溯功能,附16G内存卡存储加工信息,预留与上位机通讯接口;
6.具有多种功能,可以依据客户要求进行定制化处理,定制周期短;
7.系统可保存多种产品型号并实现一键换型,工装换型只需10分钟;
8.可搭配自动上下料,无需人工值守。

设备参数大型轴类自动矫直机大型轴类自动矫直机
设备型号ZJ-020DCD72W-AZJ-020DCDD2W-A
适用长度范围500mm~3000mm大于3000mm(长度可定制)
适用直径范围500mm~3000mm40mm~200mm
测量点数1~7点(可增加或减少)≥10点(可增加或减少)
修正点数多点(根据具体要求选择)多点(根据具体要求选择)
最高测量精度0.001mm0.001mm
最大校直能力0.01mm0.01mm
测量转速30~120rpm30~120rpm
单次节拍7~8s;选配对应结构7~8s;选配对应结构
驱动方式皮带轮驱动皮带轮驱动
控制方法PLC(基恩士KV-3000)/PLC(基恩士KV-NANO)PLC(基恩士KV-3000)/PLC(基恩士KV-NANO)
最大输出力5吨(可根据需要校直的工件选择1吨、2吨、3吨、5吨、10吨)5吨(可根据需要校直的工件选择1吨、2吨、3吨、5吨、10吨)
上下料方式人工、机械手、链式流水线、锯齿流水线、料仓流水线(可选择)人工、机械手、链式流水线、锯齿流水线、料仓流水线(可选择)
设备重量3200KG3200KG
气源要求压缩空气:0.5Mpa;相对湿度:<60%;流量:>150L/min压缩空气:0.5Mpa;相对湿度:<60%;流量:>150L/min
电源电压3P380V±10% 50±1Hz三相五线制3P380V±10% 50±1Hz三相五线制
额定功率12kw定制
设备尺寸(WDH)7900*900*3000定制
