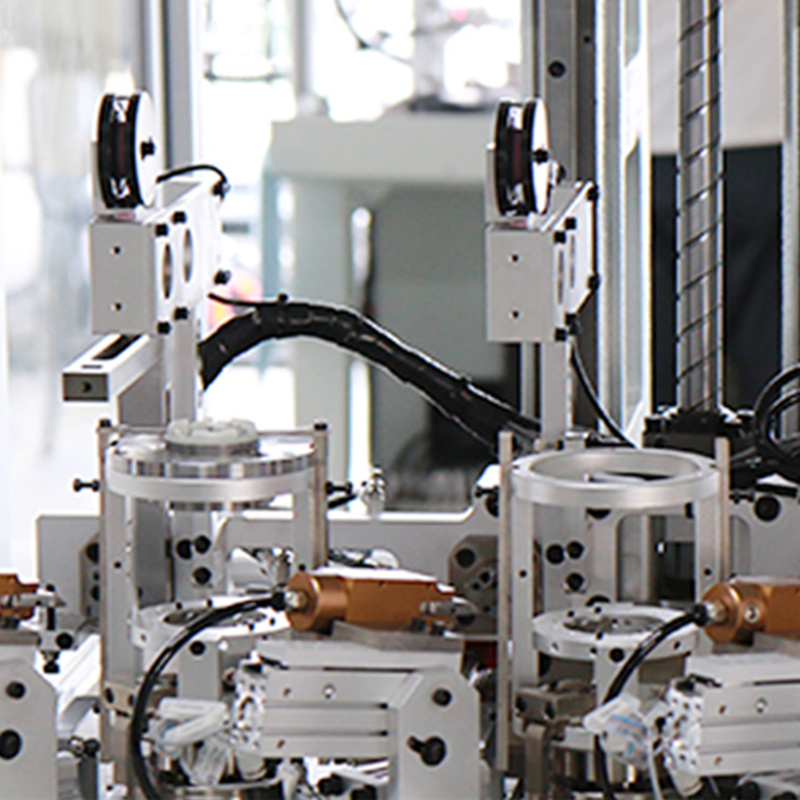

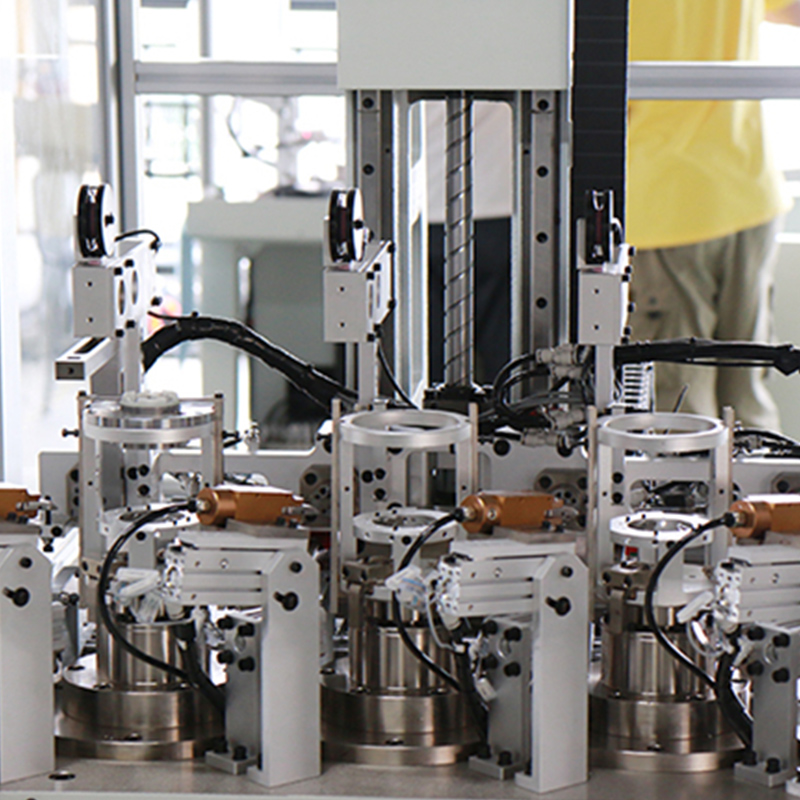

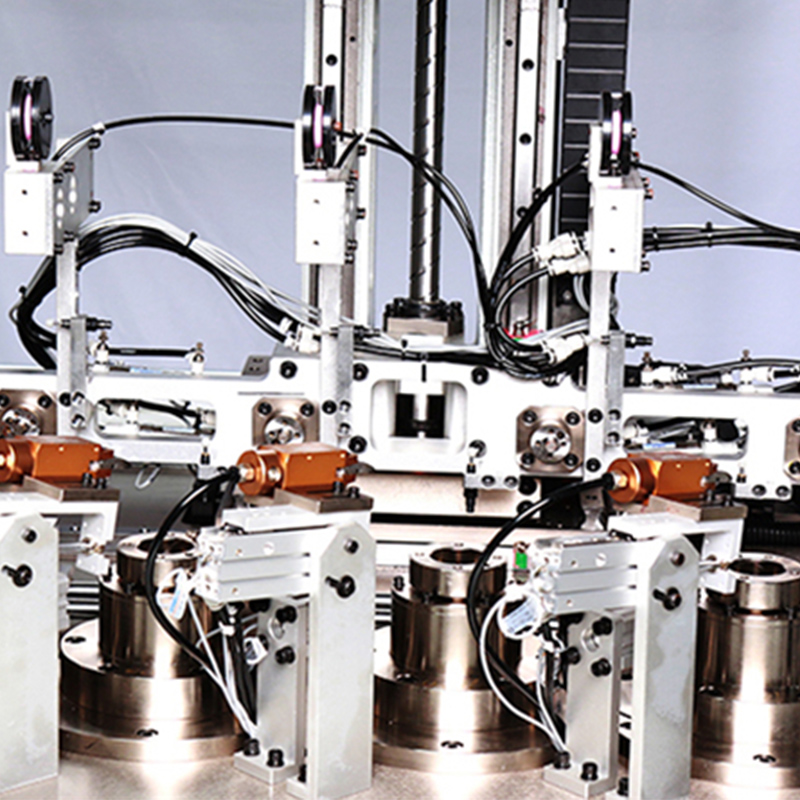

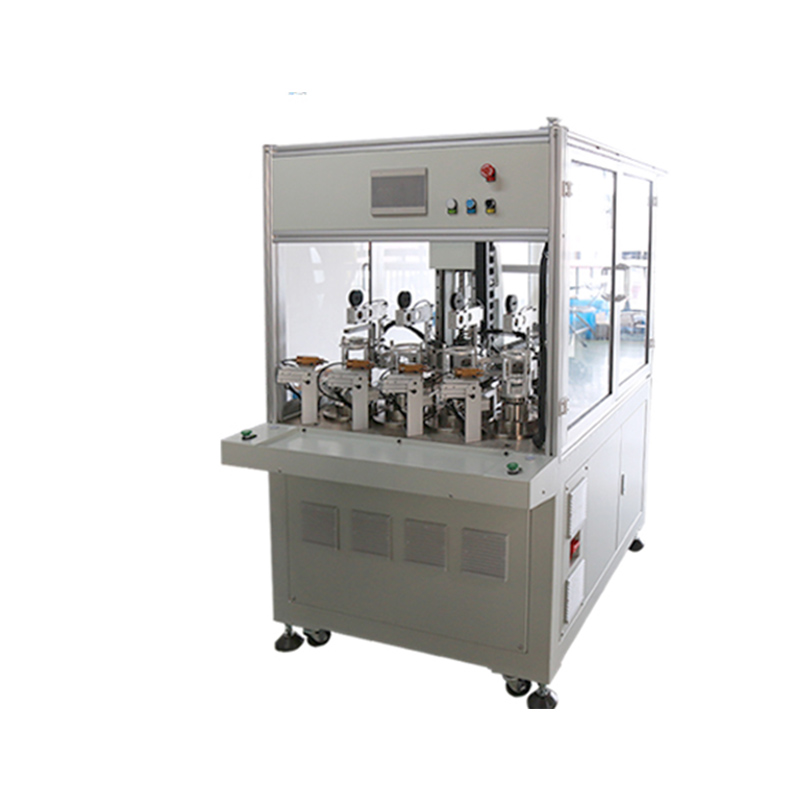

四工位全自动绕线机 RXN04
四工位全自动绕线机 RXN04
四工位全自动绕线机 RXN04
四工位全自动绕线机 RXN04
四工位全自动绕线机 RXN04

四工位全自动绕线机 RXN04

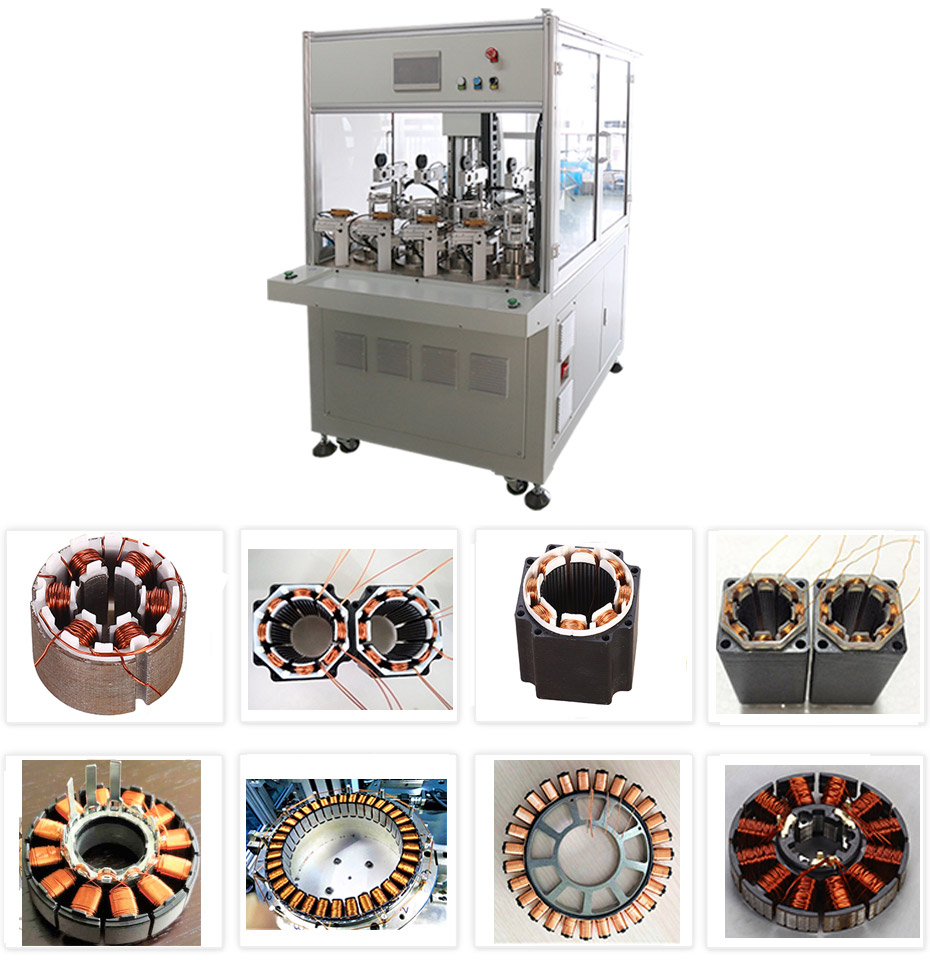

集智该款绕线机适用于新能源汽车旋变定子、航模电机;直流马达转子、无刷马达定子、电动工具马达;无叶风扇、散热风扇定子等电机定子线圈绕线。
  • 售价价格面议
  • 品牌集智股份
  • 产地浙江杭州
  • 定制支持各种高难度定制化
产品详情
产品参数
产品视频

应用范围:

集智子公司该款绕线机适用于新能源汽车旋变定子、航模电机;直流马达转子、无刷马达定子、电动工具马达;无叶风扇、散热风扇定子等电机定子线圈绕线。
产品特点:

1、自动绕线、自动精密排线、自动分度、自动过线、自动夹剪线、自动剥漆、伺服张力控制;

2、适用范围广,外型新颖,结构合理,可实现单位、双工位、四工位、六工位的拓展;

3、更换产品方便快捷,精密排线,自动化程度高;

4、采用优质钢材加工而成,稳定性好;特殊产品可支持高度定制化方案解决;

设备型号集智自动绕线机 RXN04
主机参数
可绕冲片叠厚≤120mm
可绕线径范围0.1mm-1.2mm
安全防护区域传感器
电源三相380V(±5% )
气源0.5-0.6 Mpa
装卸方式底叉
主轴参数
轴数2
轴间距400mm
高速绕线电机伺服3KW
转位轴定位精度≤±0.05°
转位轴电机伺服1.8KW(两轴同步)
绕线速度≤500圈/ 分
备注以实际机型配置为准
气源0.4~0.6Mpa
工作节拍≤10s
重复性±3mg
体积900x 650 x1350mm
