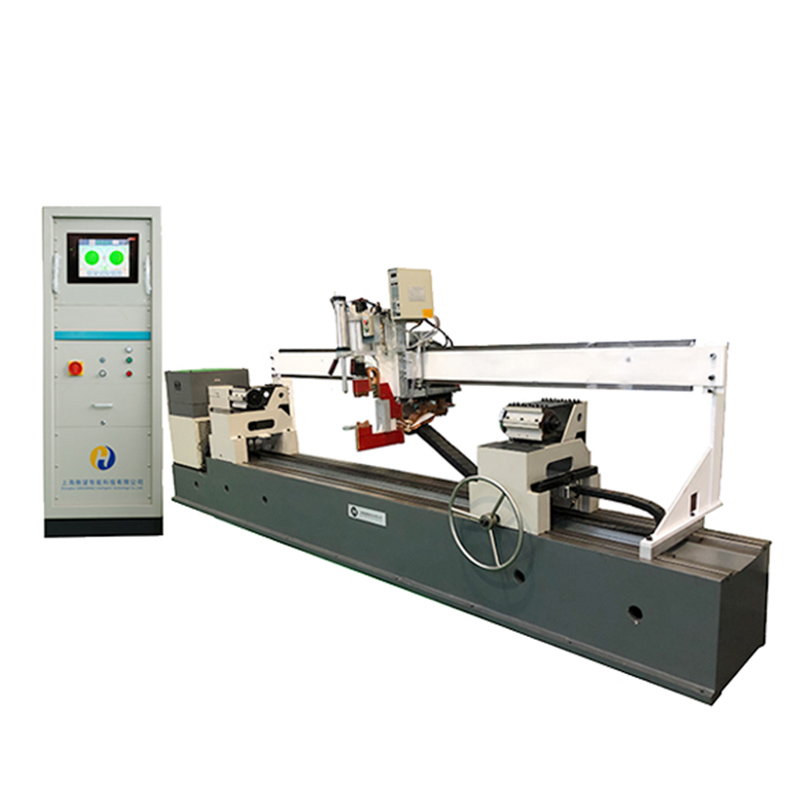

传动轴平衡机 RDB-100B

传动轴平衡机 RDB-100B

集智传动轴平衡机主要应用于汽车传动轴生产及修理厂家,它具有操作方便、平衡精度高等的特点,是汽车传动轴动平衡检测的理想设备;
  • 售价价格面议
  • 品牌集智股份
  • 产地浙江杭州
  • 定制 支持各种高难度定制化

产品详情

应用范围:

集智传动轴平衡机主要应用于汽车传动轴生产及修理厂家,它具有操作方便、平衡精度高等的特点,是汽车传动轴动平衡检测的理想设备;

产品特点:

  • 该系列设备在启动前只要根据转子的两校正面的半径进行调整,就能在一次启动下正确显示出工件的不平衡量和相位;
  • 本机配合的HW310型新一代专用电测系统基于PLC平台,测量稳定,功能齐全,可触摸屏操作,人机对话功能强大。
  • 该系列设备可选配凸焊机,满足传动轴校动平衡时平衡片与轴管的焊接,降低操作者的工作负荷,提高生产效率。

工件案例:

技术参数

 型号 TYPE
技术规格 SPECIFICATION
RDB-100A
RDB-100B
RDB-250B
RDB-100D
工件质量范围(KG)MASS RANGE OF ROTOR5-100
5-100
5-250
20-100
工件最大直径(MM)MAX. DIAMETERΦ130
Φ130
Φ150
Φ130
两支承间距离(MM)DISTANCE BETWEEN LEFT AND RIGHT PEDESTAL三支承最大THREE PEDESTALS 2400
最大MAX 2400
最大MAX. 3000
最大MAX. 3000
床身长度 MACHINE BED LENGTH4430
4430
5030
5030
轴径范围(MM)RANGE OF JOURNAL DIAMETER左右摆架处LEFT & RIGHT PEDESTALΦ130
中间摆架处 CENTER PEDESTALΦ100
Φ130
Φ150
左右摆架处LEFT & RIGHT PEDESTALΦ130
两个中间摆架处 CENTER PEDESTALSΦ100
平衡转速(R/MIN)BALANCE SPEED1600-4000
1200-3200
电动机功率(KW)MOTOR POWER3
3
7.5
3
最大初始不平衡量(G·CM)MAX. INITIAL UNBALANCE  500
500
1000
500
最小检测量(G·CM)MIN. SENSITIVITY5
5
5
5
测量面(个)MEASURING PLANE3
2
2
4
主机外形(长×宽× 高) DIMENSION ( MM )4430×740×1000
4430×740×1000
5030×740×1050
5030×720×1000
选配范围
OPTION
1. 凸焊机——用于汽车传动轴校动平衡时平衡片与轴管的焊接
WELDING MACHINE –WELDS THE BALANCE PIECE ON THE SHAFT
TN1-63/160型凸焊机 TN1-63/160 WELDING MACHINE
2. 打印机——实时输出测量数据 PRINTER-OUTPUTS TEST RESULTS
备注以实际机型配置为准
